中國的預制混凝土構件早在20世紀50年代就開始生產和應用，并形成了一個獨立的產業，在基礎設施建設中發揮了積極的作用。然而，由于當時缺乏一些理解和經驗，嚴重影響了預制混凝土構件行業的進一步發展。隨著當前人口紅利的消失。人們對環境的需求正在增加。多年來社會資源的大量短缺和建筑業的廣泛增長模式，導致建筑業不得不進行轉型升級。預制混凝土構件由于其產品質量高。快速的施工速度。節省勞動力。減少現場濕作業。為了避免季節性停工，它再次引起了政府和建筑業的關注，在過去兩年中發展迅速，帶來了新的發展機遇。為了保證預制混凝土構件的可持續發展，有必要加強預制混凝土構件生產過程的質量控制，提高構件生產的細度，延長建筑的生命周期。
1.概述
預制混凝土構件（以下簡稱預制構件）是指在工廠或現場預制的混凝土構件。預制構件由生產企業的信息管理手段和工業生產方法制造，用于預制混凝土建筑。模具是實現預制構件生產的重要生產工具之一。一套實用的模具將對預制構件的質量起著至關重要的作用，也將直接影響預制構件的成本和生產效率。

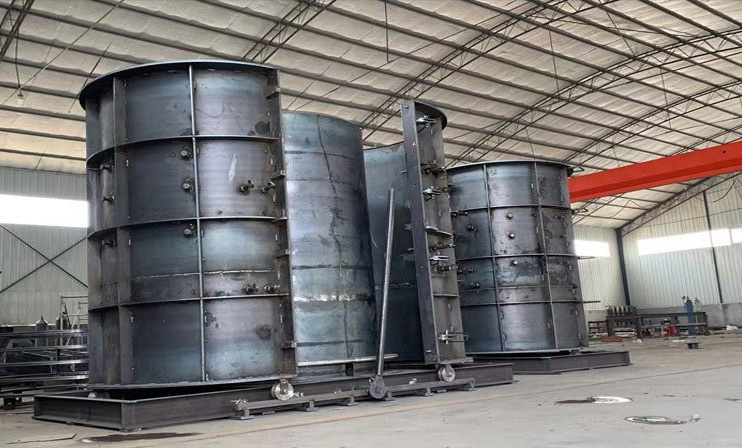

預制構件模具主要用于裝配式混凝土結構中的預制混凝土構件成型，以滿足混凝土澆筑、振動、脫模、翻轉、吊裝時強度、剛度和穩定性的要求。現有的模具系統可分為獨立模具和大底模具(即底模共用，側模和端模不共用)。獨立模具采用鋼量大，適用于構件類型單一、重復次數多的預制構件。大底模具只需要制作側模和端模，底模可以重復使用。主要模具類型:大底模(平臺)。疊板模具。陽臺模具。樓梯模具。內墻模具、外墻模具、異形構件模具等。
2.預制混凝土構件模具的重要性。
2.1.影響構件質量。
近年來，隨著建筑業現代化的推進，預制混凝土技術發展迅速，預制構件產品表現出高精度。功能集成。高性能等技術特點，其生產模式面向自動化。標準化。模塊化。在一般的發展方向上，預制混凝土建筑的一個顯著特點是精度大大提高。混凝土是一種塑料材料，成型完全依賴于模具，因此預制構件的尺寸和外觀質量取決于模具。無論是預制混凝土施工技術標準。預制混凝土結構技術程序，還是地方標準，預制構件的尺寸精度都很高。因此，模具質量的好壞將直接影響預制構件的尺寸精度，特別是隨著模具周轉時間的增加，這種影響將得到更明顯的反映。
2.攤銷成本。
預制構件的生產成本包括：材料成本。勞動力成本。管理成本。模具攤銷。材料成本不能降低，勞動力成本和管理成本在企業固定管理模式下，成本確定，只有通過降低模具攤銷和提高生產效率，才能降低成本。建筑業的現代化正處于初級階段，預制構件的標準化程度不高，也導致預制構件模具的技術水平和標準化程度較低，通用性較差。預制構件生產企業的實際情況是，不同的預制建筑項目一次投入特殊模具。
2.3.決定生產效率。
對于企業來說，生產效率是直接影響預制構件生產成本的關鍵因素。生產效率高，預制構件成本低，反之亦然。影響生產效率的因素很多。模具設計和配線上生產預制構件時，模具設計和預制構件生產的關鍵因素之一。以預制構件中最復雜的夾層保溫外墻板采用大底模模模式為例，對生產效率影響最大的工序是拆模、組模和預埋件安裝，其中涉及構件模具的工序有兩個，目前國內外墻板自動化生產線的設計節拍一般為15min~20min，如果拆模不能在規定的節拍時間內完成，整個生產線將處于停滯狀態，嚴重影響生產效率。對于獨立模具，如樓梯模具，通常采用水平和垂直兩種形式。對于水平樓梯模具，混凝土混凝土達到一定強度時，才能完成預制構件的脫模，占用大部分生產時間，影響生產效率；但是，對于垂直樓梯模具，雖然可以解決水平樓梯模具的一些缺點，但模具使用的鋼量很大，重量很重。生產只能在起重機的幫助下完成，生產效率也會受到影響。綜上所述，預制構件模具體系設計的合理性不僅決定了模具本身的質量和成本，而且嚴重制約了生產效率。
3.研究預制混凝土構件模具設計要點。
在預制混凝土構件的模具設計中，設計人員應了解預制混凝土建筑的設計要求，具體設計要點如下：（1）標準化要求。由于我國預制構件的生產技術相對落后，在一定程度上影響了預制構件的標準化生產水平，因此設計人員應結合預制混凝土建筑的設計要點，創新原有的預制構件模具設計方案。（2）加強機械化設計。人口紅利逐漸消失，勞動力成本越來越高，機械化制造已成為現代工業的主要發展方向，預制構件模具機械化設計，主要是指使用機械生產預制構件模具，有效降低預制構件的生產成本，提高預制構件的生產質量，真正實現綠色設計目標。在模具組裝和模具拆卸過程中，如果預制構件模具質量較差，將嚴重影響預制混凝土構件的生產率，因此，在模具設計中，設計人員應盡量縮短模具組裝和拆卸時間。在拆模過程中，要保證預制混凝土構件結構的完整性，保證預制構件受力相對均勻。
隨著產業政策的不斷推進，預制構件生產企業的發展規模逐漸擴大，預制構件模具生產企業的數量也隨之增加。長期以來，預制混凝土構件模具主要由構件生產企業或委托相關金屬結構加工企業生產，模具生產質量無法得到有效保證，制約了預制混凝土構件模具生產企業的發展。為了保證預制混凝土構件模具制造企業能夠更好的發展，在生產過程中，每個生產企業都需要遵守行業規范，結合設計方案的內容。
預制混凝土構件模具制造企業在進行模具制造時，應明確構件的相關功能。例如，在制作預制混凝土外墻板構件時，使用三維軟件進行分析和設計，以確保整個組件模具更加精細。合理使用三維軟件可以降低設計師的腦工作強度，設計師可以更直觀地了解組件模具的結構特征。
為了進一步提高預制混凝土構件模具的生產質量，設計人員可以有效地結合CAD技術。CAE技術。CAM技術。CAD技術。CAE技術。CAM技術的完美結合，可以實現預制混凝土構件模具的數字化加工生產目標，保證預制構件模具的生產質量得到更好的提高，構件模具的生產成本逐漸降低。
